フェライトコア(ノイズフィルタ)

ローカットコア TRM

非分割タイプ

低周波帯域での伝導・放射ノイズに有効なMn系フェライトコア(ノイズフィルタ)

特長

kHz~数MHz帯で高インピーダンス特性の低周波帯域用ノイズフィルターです。
エポキシでコーティングされたコーナー部がR形状のため、電線への負荷を軽減します。
コモンモードノイズ対策に有効です。

RoHS指令(2011/65/EU)に適合したフェライトコア(ノイズフィルタ)です

  • フェライトコア(ノイズフィルタ)
  • コモンモードノイズ対策

材料

Mn-Znソフトフェライト

仕様

一覧(代表値)

特長 非分割 適用ケーブル 丸ケーブル
周波数帯 低周波帯域 用途 信号ケーブル
TRM

詳細な仕様については、PDFカタログをご覧ください。

品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください

EMC ソリューションサービス

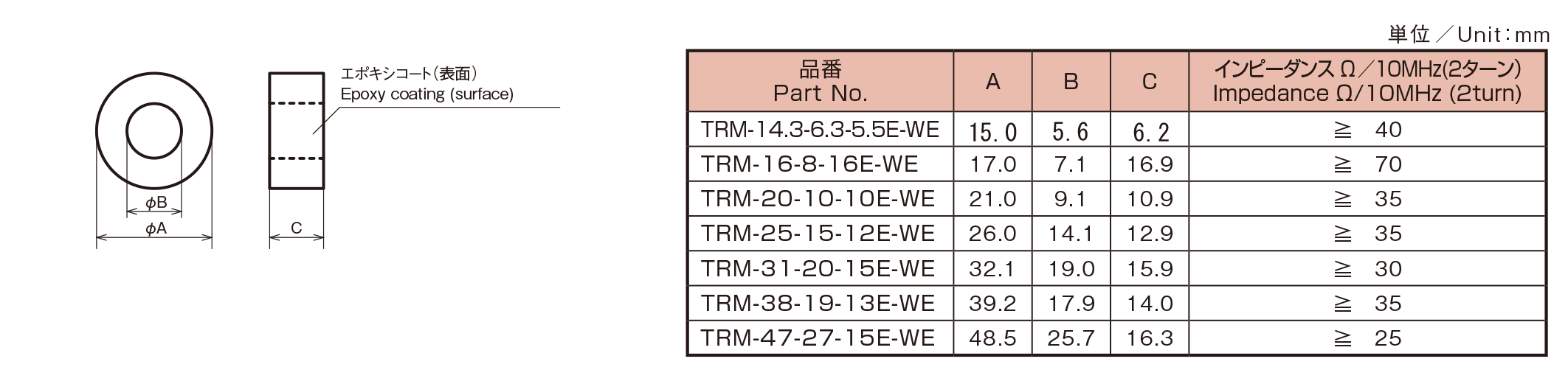

品番一覧

品番ごとに図面・成績書のダウンロード、サンプル請求BOXへの追加をしていただけます。

品番 外径
(mm)
内径
(mm)
長さ
(mm)
図面・成績書 サンプル請求
TRM-14.3-6.3-5.5E-WE 15.0 5.6 6.2
TRM-16-8-16E-WE 17.0 7.1 16.9
TRM-20-10-10E-WE 21.0 9.1 10.9
TRM-25-15-12E-WE 26.0 14.1 12.9
TRM-31-20-15E-WE 32.1 19.0 15.9
TRM-38-19-13E-WE 29.2 17.9 14.0
TRM-47-27-15E-WE 48.5 25.7 16.3
