製品情報

Silver Scale ™

Silver Scale ™の計測機能について

Silver Scale ™の計測結果をご登録することで解析をして頂けます。

Silver Scale ™ の概要

SilverScale

■Silver Scale ™で出来ること

目視で腐食リスク(硫化水素・硫黄)を見える化できます。
Silver Scale ™の設置期間と腐食長さから、ISO11844-1に準ずる腐食性カテゴリが判定できます。

腐食性カテゴリと機器への影響
(参考:ISO11844-1規格、ANSI_ISA71.04-2013規格)

室内腐食性カテゴリ機器への影響
IC1非常に低い屋内腐食性腐食が機器の信頼性を決定する要因にならない様に十分に管理された環境
IC2低い屋内腐食性
IC3中程度の屋内腐食性腐食の影響が機器の信頼性を決定する要因となる可能性がある環境
IC4高い屋内腐食性
IC5非常に高い屋内腐食性腐食攻撃が発生する可能性が高い環境
 評価前 IC2
(腐食リスク・低い)
IC5
(腐食リスク・非常に高い)
Silver Scale
SilverScale_評価前
SilverScale IC2
SilverScale IC5
銀板(400倍)
銀板 評価前
銀板 C2
銀板 C5
LED
上:40倍
下:100倍
LED 評価前(40倍)
LED IC2(40倍)
LED IC5(40倍)
LED 評価前(100倍)
照度:4,100lx
LED IC2(100倍)
照度:3,963lx
LED_IC5(100倍)
照度:2,542lx

■診断方法

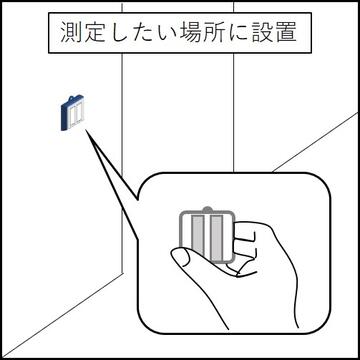

STEP 1:設置

Silver Scale ™を袋から取り出し、測定したい場所へ設置してください。

STEP1

※測定直前にアルミ防湿袋から開封してご使用ください。
※開口部を塞がないように設置してください。
※開口部から水が浸入しない場所で設置してください。

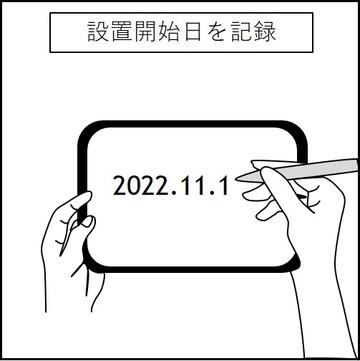

STEP 2:記録

設置開始日を記録してください。

STEP2

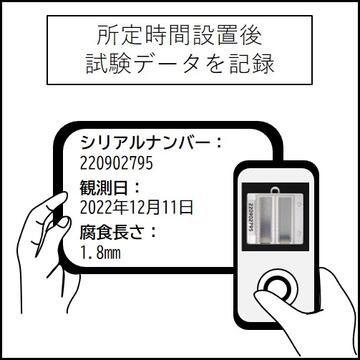

STEP 3:観測

所定の期間(例:30日、最大1年間)設置後、シリアルナンバー・観測日・腐食長さ(mm)・写真を記録してください。

STEP3

※腐食長さの計測は黄色に変色した長さを計測してください。

STEP 4:解析

当サイトへログインし、記録した情報を入力してください。
ISO11844-1規格に基づく腐食カテゴリが判定できます。

STEP4

※腐食ガス(硫化水素・硫黄)が不明の場合は腐食タイプを硫化水素にして腐食カテゴリの解析を実施してください。
※解析できる観測回数は4回まで、観測期間は1年間となります。

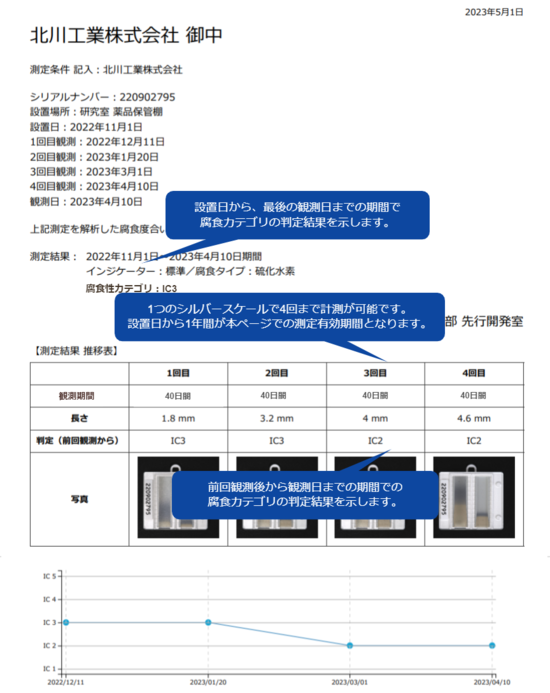

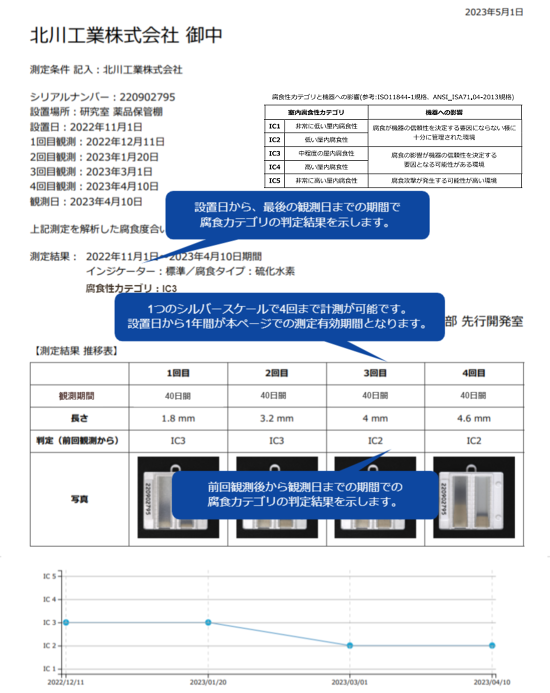

■解析結果

SilverScalePrintout

用途例

■腐食ガス(硫化水素・硫黄)発生環境の調査

腐食ガス環境の調査(ISO 11844-1 規格の腐食カテゴリ判定)
設備のメンテナンス時期予測

■規格要求の腐食環境測定

二酸化硫黄ガス試験(JIS C 60068-2-42)
硫化水素ガス試験(JIS C 60068-2-43)
混合ガス試験(JIS C 60068-2-60)
LED規格(JEITA ED-4912A)
S8腐食試験

■物流での腐食ガス影響の調査

段ボールからの腐食ガス検知
梱包状態の確認

■材料(ゴム)からのアウトガス発生有無の確認

Silver Scale ™計測機能を利用するには当サイトへの会員登録が必要です。
会員登録済みのお客様はログインしてご利用ください。
