ノイズ対策(EMC対策)製品

フェライトコア・ナノ結晶合金コア他

比較表を見る

フェライトコア・ナノ結晶合金コア他

トロイダルコア KTR

非分割タイプ

特長

雑音端子電圧(~30MHz)から放射電界強度(30MHz~)の両周波数にまたがるコモンモードノイズ対策に有効です。
サイズバリエーションはお問い合わせください。

  • フェライトコア(ノイズフィルタ)
  • コモンモードノイズ対策

材料

ソフトフェライト(エポキシコート)

仕様

一覧(代表値)

特長 非分割 適用ケーブル 丸ケーブル
周波数帯 高周波帯域, 低周波帯域 用途 信号ケーブル
KTR

品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください

EMC ソリューションサービス

品番一覧

品番ごとに図面・成績書のダウンロード、サンプル請求BOXへの追加をしていただけます。

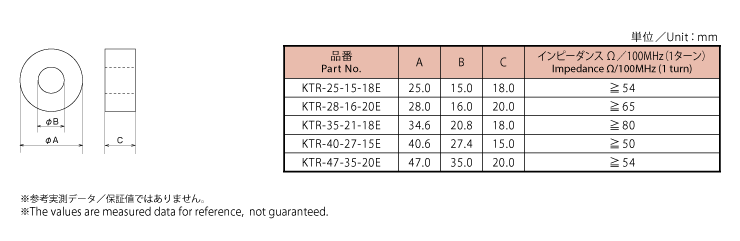

品番 外径
(mm)
内径
(mm)
長さ
(mm)
図面・成績書 サンプル請求
KTR-25-15-18E 26.7 13.4 19.5
KTR-28-16-20E 29.7 14.4 21.6
KTR-35-21-18E 35.6 20.0 18.8
KTR-40-27-15E 41.4 26.7 15.7
KTR-47-35-20E 49.1 33.1 21.6
