トロイダルコア GTR
非分割タイプ
特長
非分割タイプのフェライトコア(ノイズフィルタ)。
コモンモードノイズ対策に有効です。
- フェライトコア(ノイズフィルタ)
- コモンモードノイズ対策
仕様
一覧(代表値)
特長 | 非分割 | 適用ケーブル | - |
---|---|---|---|
周波数帯 | 高周波帯域 | 用途 | - |

品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください

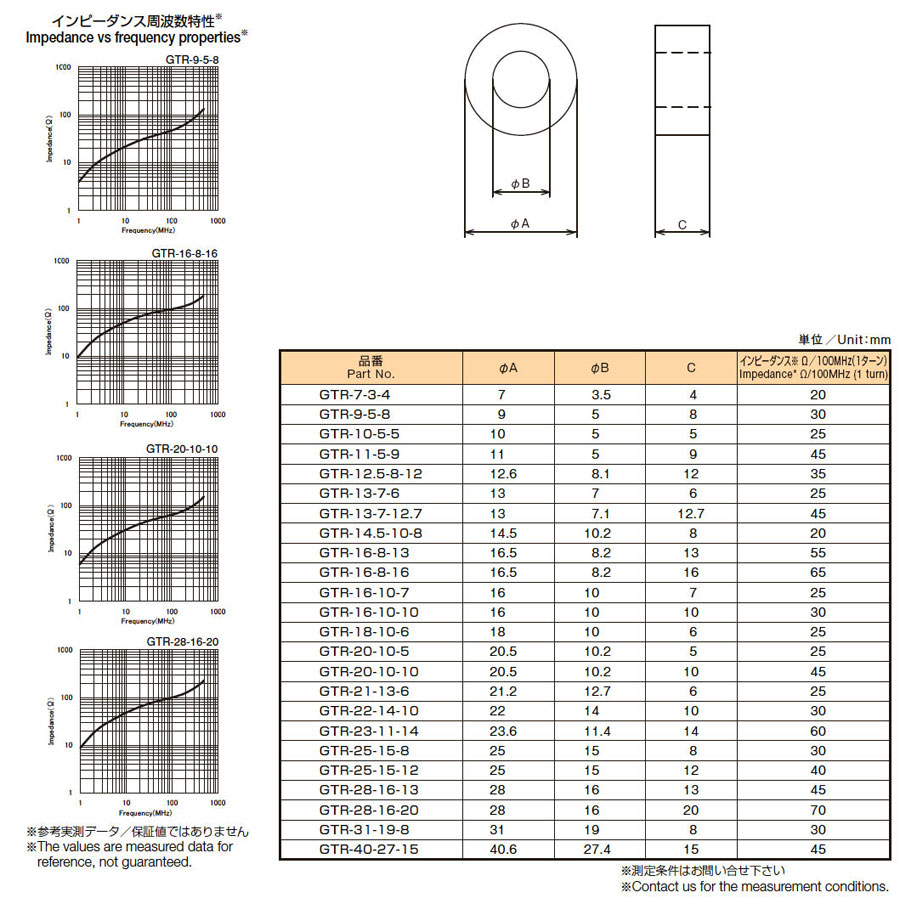

品番一覧
品番 | 外径 (mm) |
内径 (mm) |
長さ (mm) |
図面・成績書 | サンプル請求 |
---|---|---|---|---|---|
GTR-10-5-5 | 10 | 5 | 5 | ||
GTR-11-5-9 | 11 | 5 | 9 | ||
GTR-12.5-8-12 | 12.5 | 8.1 | 12 | ||
GTR-13-7-12.7 | 13 | 7.1 | 12.7 | ||
GTR-13-7-6 | 13 | 7 | 6 | ||
GTR-14.5-10-8 | 14.5 | 10.2 | 8 | ||
GTR-16-10-10 | 16 | 10 | 10 | ||
GTR-16-10-7 | 16 | 10 | 7 | ||
GTR-16-8-13 | 16.5 | 8.2 | 13 | ||
GTR-16-8-16 | 16.5 | 8.2 | 16 | ||
GTR-18-10-6 | 18 | 10 | 6 | ||
GTR-20-10-10 | 20.5 | 10.2 | 10 | ||
GTR-20-10-5 | 20.5 | 10.2 | 5 | ||
GTR-21-13-6 | 21.2 | 12.7 | 6 | ||
GTR-22-14-10 | 22 | 14 | 10 | ||
GTR-23-11-14 | 23.6 | 11.4 | 14 | ||
GTR-25-15-12 | 25 | 15 | 12 | ||
GTR-25-15-8 | 25 | 15 | 8 | ||
GTR-28-16-13 | 28 | 16 | 13 | ||
GTR-28-16-20 | 28 | 16 | 20 | ||
GTR-31-19-8 | 31 | 19 | 8 | ||
GTR-40-27-15 | 40.6 | 27.4 | 15 | ||
GTR-7-3-4 | 7 | 3.5 | 4 | ||
GTR-9-5-8 | 9 | 5 | 8 |
