フェライトコア・ナノ結晶合金コア他

ブロードエフェクトコア BREK-55-75-25-SR

非分割タイプ

特長

耐磁気飽和特性に優れているため、コモンモードノイズ電流が大きい場合のEMC対策に効果的です。
広帯域で高いインピーダンス特性を発揮します。
温度によるインピーダンス特性の変化が少なく、広い温度帯域で安定した効果を発揮します。
ネジ止め仕様のため、耐振動性能に優れます。(JIS C 6 0068-2-6相当)
樹脂ケースはUL94V-0取得材を使用しています。

  • フェライトコア(ノイズフィルタ)
  • コモンモードノイズ対策

仕様

一覧(代表値)

特長 非分割 適用ケーブル 丸ケーブル
周波数帯 広帯域 用途 電源・モーター, 信号ケーブル

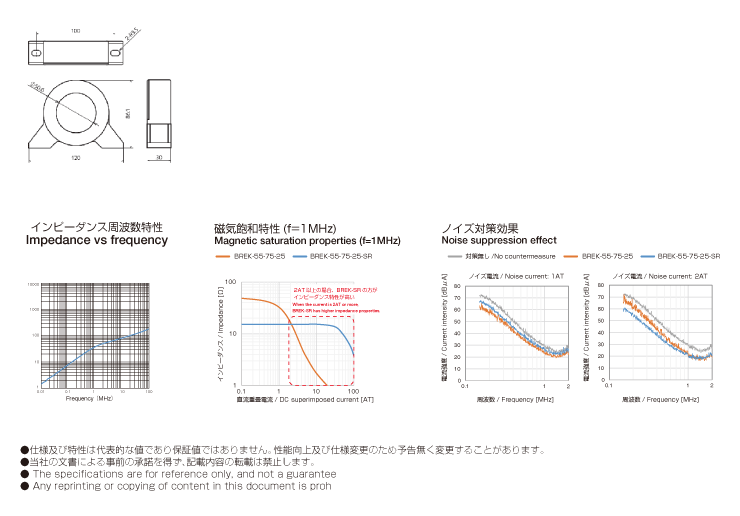

BREK55-75-25SR

品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください

外形図

製品サイズ_BREK-55-75-25-SR
EMC ソリューションサービス

品番一覧

品番ごとに図面・成績書のダウンロード、サンプル請求BOXへの追加をしていただけます。

品番 外径
(mm)
内径
(mm)
長さ
(mm)
図面・成績書 サンプル請求
BREK-55-75-25-SR 120 50.6 30
お問い合わせください
