ブロードエフェクトコア BRE-3721-20-A79-BK
非分割タイプ
楕円形状ナノ結晶合金コア
特長
楕円形のため、丸型コアに比べて低背で省スペース設計に寄与します。
ナノ結晶合金コアのため、幅広い周波数特性で高いインピーダンス特性を発揮します。
車載振動試験（ISO 16750-3 Ⅱ）に相当する耐性を有します。
温度によるインピーダンス特性の変化が少ないので、広い温度範囲で安定した効果を確保できます。
使用温度範囲は-40℃～＋125℃です。
樹脂ケースはUL9４V-0 取得材を使用し絶縁性に優れます。
- 楕円形状ナノ結晶合金コア
仕様
一覧（代表値）
| 特長 | 非分割 | 適用ケーブル | 丸ケーブル |
|---|---|---|---|
| 周波数帯 | 広帯域 | 用途 | インバーター・サーボアンプ・スイッチング電源 |
品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください

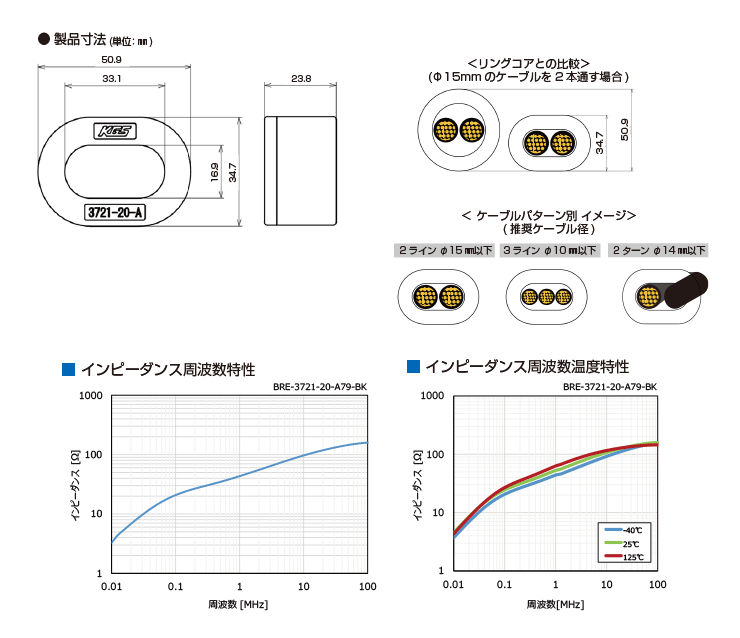

品番一覧
| 品番 | 外径 (mm) |
内径 (mm) |
長さ (mm) |
図面・成績書 | サンプル請求 |
|---|---|---|---|---|---|
| BRE-3721-20-A79-BK | 34.7×50.9 | 16.9×33.1 | 23.8 |
