ノイズ対策(EMC対策)製品

フェライトコア・ナノ結晶合金コア他

比較表を見る

フェライトコア・ナノ結晶合金コア他

ローカットフェライトクランプ MRFC

分割タイプ

特長

電源のスイッチングノイズやモータノイズ(コモンモードノイズ)の対策に最適です。
フェライト材料のチューニングにより、低周波ノイズ(150kHz~30MHz)に対応しています。
オプションの固定具によりM4ネジでの固定が可能です。(MRFC-13, MRFC-20)

  • フェライトコア(ノイズフィルタ)
  • コモンモードノイズ対策

材料

フェライトコア:ソフトフェライト
ケース:PA66 (色調:ライトグレー/難燃性:UL94V-0)

仕様

一覧(代表値)

特長 分割, ケース入り, 固定パーツあり 適用ケーブル 丸ケーブル
周波数帯 低周波帯域 用途 電源・モーター
MRFC

詳細な仕様については、PDFカタログをご覧ください。

品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください

3DPDF

3DPDFをダウンロードしていただけます。
異なる品番の3DPDFにつきましては、お問い合わせください。

ご利用される際はこちらをご覧ください。

3DPDFの閲覧について

3DPDFの閲覧について

3D コンテンツを含む PDF を開くと、最上部に黄色のバーが表示され、「3D コンテンツは無効になっています。」というメッセージが示されます。機能を有効にしてご覧ください。

現在の文書内の3Dコンテンツを有効にするには

「オプション」ボタンをクリックし、適切なオプションを選択します。

  • 今回のみこの文書を信頼する
  • 常にこの文書を信頼する
3Dコンテンツを永続的に有効にするには

編集/環境設定/3D とマルチメディアを選択し、「3D コンテンツの有効化」チェックボックスをオ ンにします。

3DPDFの閲覧
Get Adobe Acrobat Reader

PDFファイルをご覧いただくには、Adobe Readerが必要です。 Adobe Readerをお持ちでない場合は、左のアイコンからダウン ロードして下さい。

EMC ソリューションサービス

品番一覧

品番ごとに図面・成績書のダウンロード、サンプル請求BOXへの追加をしていただけます。

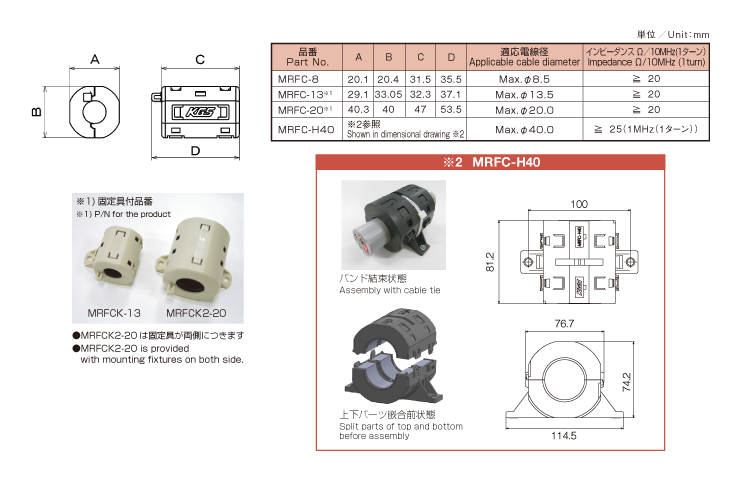

品番 外径
(mm)
内径
(mm)
長さ
(mm)
図面・成績書 サンプル請求
MRFC-8 20.1 8.5 35.5
MRFC-13 29.1 13.5 37.1
MRFC-20 40.3 20 53.5
MRFCK-13 29.1 13.5 37.1
お問い合わせください
MRFCK2-20 40.3 20 53.5
お問い合わせください
