High μ フェライトクランプ KRFC
特長
雑音端子電圧（～30MHz）から放射電界強度（30MHz～）の両周波数にまたがるコモンモードノイズ対策に効果的です。
配線済みケーブル、コネクタ付きケーブルにも取付可能な樹脂ケース付き分割フェライトコア（ノイズフィルタ）です。
バンド固定により、電線保持の補助やバラ線への固定が可能です。（※KRFC-4は除く）
バラ線ガイド機構により、巻き線時の電線噛み込みを防止します。
- フェライトコア（ノイズフィルタ）
- コモンモードノイズ対策
材料
仕様
一覧（代表値）
| 特長 | 分割, ケース入り | 適用ケーブル | 丸ケーブル |
|---|---|---|---|
| 周波数帯 | 高周波帯域, 低周波帯域 | 用途 | 信号ケーブル |
詳細な仕様については、PDFカタログをご覧ください。
品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください
3DPDF
3DPDFをダウンロードしていただけます。
異なる品番の3DPDFにつきましては、お問い合わせください。
ご利用される際はこちらをご覧ください。
3DPDFの閲覧について
3D コンテンツを含む PDF を開くと、最上部に黄色のバーが表示され、「3D コンテンツは無効になっています。」というメッセージが示されます。機能を有効にしてご覧ください。
現在の文書内の3Dコンテンツを有効にするには
「オプション」ボタンをクリックし、適切なオプションを選択します。
- 今回のみこの文書を信頼する
- 常にこの文書を信頼する
3Dコンテンツを永続的に有効にするには
編集／環境設定／3D とマルチメディアを選択し、「3D コンテンツの有効化」チェックボックスをオ ンにします。
PDFファイルをご覧いただくには、Adobe Readerが必要です。 Adobe Readerをお持ちでない場合は、左のアイコンからダウン ロードして下さい。

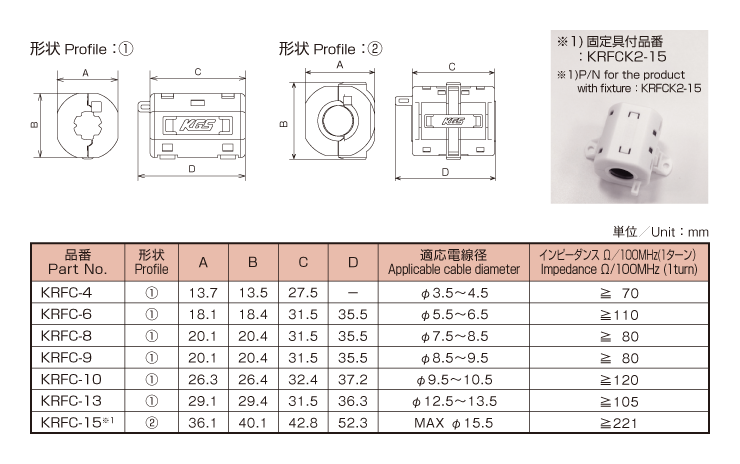

品番一覧
| 品番 | 外径 (mm) |
内径 (mm) |
長さ (mm) |
図面・成績書 | サンプル請求 |
|---|---|---|---|---|---|
| KRFC-4 | 13.7 | 4.5 | 27.5 | ||
| KRFC-6 | 18.1 | 6.5 | 35.5 | ||
| KRFC-8 | 20.1 | 8.5 | 35.5 | ||
| KRFC-9 | 20.1 | 9.5 | 35.5 | ||
| KRFC-10 | 26.3 | 10.5 | 37.2 | ||
| KRFC-13 | 29.1 | 13.5 | 36.3 | ||
| KRFC-15 | 36.1 | 15.5 | 52.3 | ||
| KRFC-26 | 52.8 | 26.0 | 54.3 | ||
| KRFCK2-15(固定具付き品番) | 36.1 | 15.5 | 52.3 | ||
| KRFCK2-26(固定具付き品番) | 52.8 | 26.0 | 54.3 |
