フェライトコア(ノイズフィルタ)

フェライトクランプ BFCWN

分割タイプ

高さ寸法を抑えた省スペース設計のノイズフィルタ

特長

インバータ・サーボアンプの出力ケーブル及び車載充電用ケーブルの伝導ノイズ対策に最適です。
・低周波ノイズ(150KHz ~ 30MHz) 対策⇒BFCWN-MA
・高周波ノイズ(30MHz ~ 1GHz)  対策⇒BFCWN-A

車載振動試験(ISO 16750-3 Ⅱ) に相当する耐性を有します。
使用温度範囲は-40℃~ +125℃です。
組み込みケースにバンドズレ防止リブ構造があります。
バンドを使用することでケースの勘合ロック部が破損した時に
フェライトコア機能を損なわない二重保護機構が構成できます。
低背設計により、従来形状に比べ30%省スペース化しています。

RoHS指令(2011/65/EU)に適合したフェライトコア(ノイズフィルタ)です。

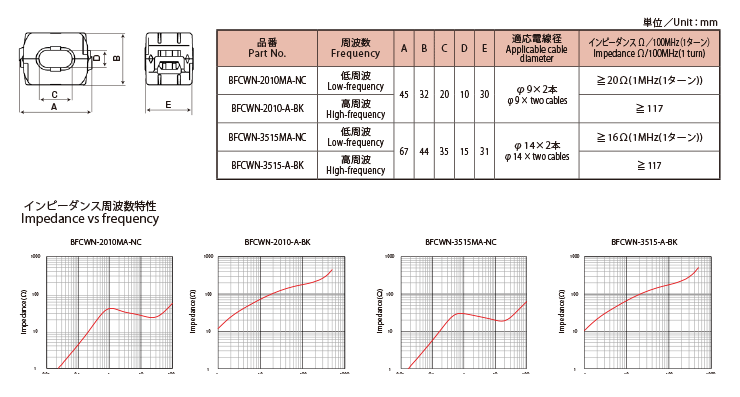

仕様

一覧(代表値)

特長 分割, ケース入り 適用ケーブル 丸ケーブル
周波数帯 低周波帯域(BFCWN-MA),  高周波帯域(BFCWN-A) 用途 要耐熱箇所, 信号ケーブル
BFCWN

品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください

EMC ソリューションサービス

品番一覧

品番ごとに図面・成績書のダウンロード、サンプル請求BOXへの追加をしていただけます。

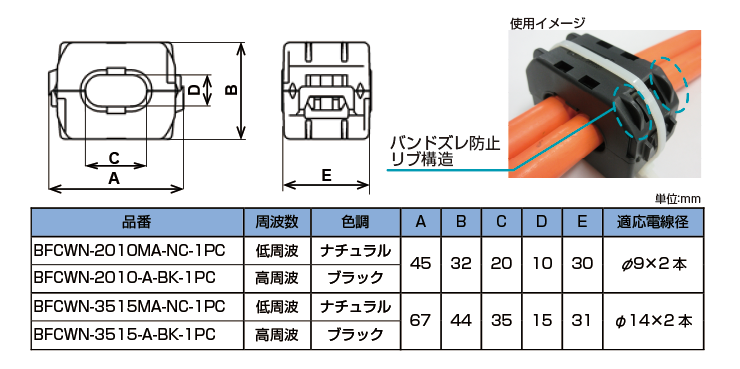

品番 外径
(mm)
内径
(mm)
長さ
(mm)
図面・成績書 サンプル請求
BFCWN-2010MA-NC-1PC 45 20 30
BFCWN-2010-A-BK-1PC 45 20 30
BFCWN-3515MA-NC-1PC 67 35 31
BFCWN-3515-A-BK-1PC 67 35 31
