ノイズ対策(EMC対策)製品

フェライトコア(ノイズフィルタ)

比較表を見る

フェライトコア(ノイズフィルタ)

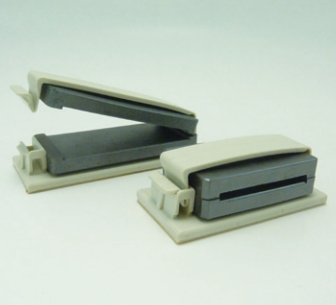

ブロックコア BCN

分割タイプ

樹脂クランプとの複合で取り付け・固定が容易なフェライトコア(ノイズフィルタ)

特長

2分割コアのため、配線済ケーブル、コネクター付ケーブルに取り付け可能です。
樹脂クランプとの複合タイプのため、機器への取り付けが容易です。
コモンモードノイズ対策に有効です。

RoHS指令(2011/65/EU)に適合したフェライトコア(ノイズフィルタ)です

  • フェライトコア(ノイズフィルタ)
  • コモンモードノイズ対策

仕様

一覧(代表値)

特長 分割, フラットタイプ, ケース入り, 固定パーツあり 適用ケーブル フラットケーブル
周波数帯 高周波帯域 用途 信号ケーブル

詳細な仕様については、PDFカタログをご覧ください。

品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください

EMC ソリューションサービス

品番一覧

品番ごとに図面・成績書のダウンロード、サンプル請求BOXへの追加をしていただけます。

品番 外径
(mm)
内径
(mm)
長さ
(mm)
図面・成績書 サンプル請求
BCN-26-R 59.5 34 30
お問い合わせください
BCN-40-R 76.5 52 30
BCN-50-R 90.7 64.5 30
