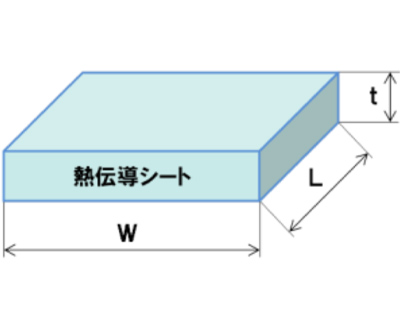

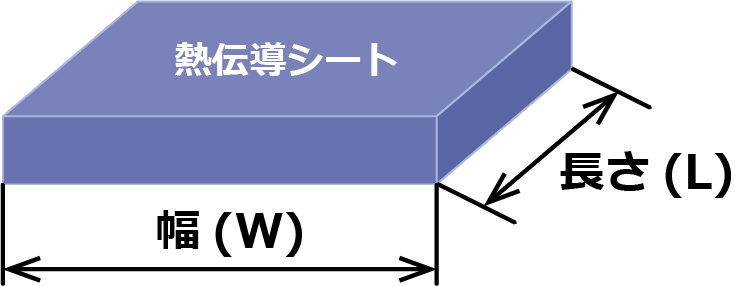

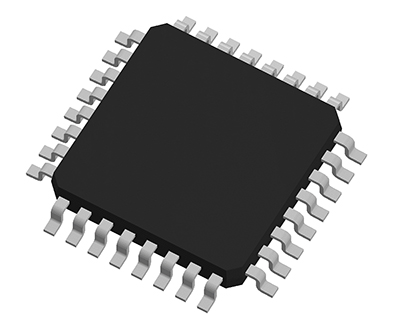

製品情報熱設計製品 熱伝導簡易シミュレーション STEP 1IC（発熱体）の設定 ICパッケージ型番（モールド樹脂サイズ） QFP32（幅 7.0mm × 長さ 7.0mm） QFP64-H1（幅 10.0mm × 長さ 10.0mm） QFP100-U1（幅 20.0mm × 長さ 14.0mm） SOP8（幅 5.0mm × 長さ 4.0mm） SOP22（幅 13.6mm × 長さ 5.4mm） LQFP64-H2（幅 10.0mm × 長さ 10.0mm） お使いのICパッケージが選択肢にない場合、熱抵抗を直接ご入力ください チップ-パッケージ間の熱抵抗（φ jt）* ℃/W 1.00～99の間の値で入力してください 発熱量* W 1.00～99の間の値で入力してください STEP 2熱伝導シートの設定 熱伝導シート BP100-0.13（0.8W/m・K／シリコーンフリー／耐熱：100℃／熱伝導テープ） CGE（1.5W/m・K／シリコーンフリー／耐熱：100℃／フェーズチェンジ・ノイズ抑制） CGDR（2.0W/m・K／シリコーンフリー／耐熱：100℃／フェーズチェンジ） CPAG-T（0.8W/m・K／シリコーンフリー／耐熱：100℃／振動抑制） CPSH-F（5.0W/m・K／シリコーンフリー／UL94V-0／耐熱：125℃） CPSS-F（2.0W/m・K／シリコーンフリー／UL94V-0／耐熱：100℃／低硬度） CPVH-F（3.0W/m・K／シリコーンフリー／UL94V-0／耐熱：125℃） CPVP-F（2.0W/m・K／シリコーンフリー／UL94V-0／耐熱：125℃／超低硬度） CPVP-30-F（3.0W/m・K／シリコーンフリー／UL94V-0／耐熱：125℃） CPVT-F（2.0W/m・K／シリコーンフリー／耐熱：100℃／薄膜シート） EMPV4-F（1.5W/m・K／シリコーンフリー／耐熱：110℃／ノイズ抑制） EMPV5-F（0.8W/m・K／シリコーンフリー／耐熱：110℃／ノイズ抑制） GP1（0.8W/m・K／シリコーン／UL94V-0／耐熱：150℃） SP（1.6W/m・K／シリコーン／UL94V-0／耐熱：150℃） SPV（3.0W/m・K／シリコーン／UL94V-1／耐熱：150℃） SPVS（5.0W/m・K／シリコーン／UL94V-0／耐熱：150℃） 利用する熱伝導シートを選択してください。 熱伝導率を直接ご入力していただくこともできます。 熱伝導率* W/m・℃ 1.00～99の間の値で入力してください 厚み( t ) * mm 1.00～99の間の値で入力してください 幅 ( W ) * mm 1.00～99の間の値で入力してください 長さ ( L ) * mm 1.00～99の間の値で入力してください STEP 3ヒートシンクの設定 ヒートシンク 50×32×高さ12(ベース3)フィン7枚、ピッチ5（mm） 50×40×高さ20(ベース5)フィン6枚、ピッチ7.5（mm） 50×50×高さ30(ベース5)フィン7枚、ピッチ8（mm） アルミ板 100 x 100 x 厚み1（mm） アルミ板 100 x 100 x 厚み2（mm） 鉄板 100 x 100 x 厚み1（mm） 鉄板 100 x 100 x 厚み2（mm） お使いのヒートシンクが選択肢にない場合、熱抵抗を直接ご⼊⼒ください 熱抵抗* ℃/W 1.00～99の間の値で入力してください ファンの向き 上向き 上向き以外の場合はお問い合わせください *がついた項目は入力必須です。 計算結果 合成熱抵抗 - ℃/W IC温度 上昇値 - ℃ 本計算は簡易的な計算結果となります。 諸条件に合わせた詳細な計算シミュレーションをお出しできますので、 詳しくはお問い合わせください。 お問い合わせはこちら 該当する熱伝導シート クールプロバイド™ EMPV5 広帯域（500MHz～3GHz）対応の熱伝導シート 製品詳細情報 ボンドプライ BP 厚さ0.13mmの熱伝導両面テープ 製品詳細情報 ギャップパッド GP1 低硬度と強度を兼ね備えた熱伝導シート 製品詳細情報 サーマルダンパー（片面粘着タイプ） CPAG-T 高減衰特性（損失係数 0.9）の熱伝導制振材料 製品詳細情報 クールプロバイド™ EMPV4 高透磁率（μ'=13）の熱伝導シート 製品詳細情報 シルパッド SP 強度と柔軟性を兼ね備えた薄型シート 製品詳細情報 クールプロバイド™（片面粘着タイプ） CPVP-F 超低硬度（ASKER C 0）の熱伝導シート 製品詳細情報 クールプロバイド™（片面粘着タイプ） CPSS-F 超低硬度（ASKER C 8）の熱伝導シート 製品詳細情報 クールプロバイド™ CPVT モバイル機器のような極小の間隙に適した薄膜熱伝導シート 製品詳細情報 チェンジゲル™（片面粘着タイプ） CGDR 50℃で軟化して密着性が向上する相変化タイプの熱伝導シート 製品詳細情報 クールプロバイド™（片面粘着タイプ） CPVH-F 熱伝導率 3W/m・Kの低硬度（ASKER C 15）熱伝導シート 製品詳細情報 クールプロバイド™ SPV 熱伝導率3W/m・Kの熱伝導シート 製品詳細情報 クールプロバイド™（片面粘着タイプ） CPVP-30-F シリコーンフリータイプの低硬度高熱伝導（3W/m･K）シート 製品詳細情報 クールプロバイド™（片面粘着タイプ） CPSH-F 熱伝導率 5W/m・Kの低硬度（ASKER C 32）熱伝導シート 製品詳細情報 クールプロバイド™ SPVS 熱伝導率5W/m・Kの熱伝導シート 製品詳細情報
