熱伝導シート

熱拡散シート HSD

シリコーンフリー

特長

HSDの熱伝導率特性は、221W/m・Kで熱を面方向に運びます。
各種厚みシリーズを取り揃え、柔軟性に優れるため湾曲した箇所にも貼付け可能です。
絶縁フィルム(PETフィルム、熱伝導シート)との貼合せにて絶縁処理も可能です。
モバイル機器・タブレット端末・ルーター等のヒートスポット対策に最適です。

  • 熱伝導シート
  • シリコーンフリー
  • 高熱伝導
  • 片面非粘着
  • 薄型
  • 放熱材料

材料

アルミニウム
アクリル

仕様

一覧(代表値)

材質 シリコーンフリー 特長 高熱伝導, 片面タック, 薄型, 放熱材料
色調 - 比重 -
体積抵抗率(Ω・cm) - 耐トラッキング試験 CTI(V) -
硬度(ASKER C) - 硬度(Shore OO) -
硬度(Shore A) - 熱伝導率(熱線法)(W / m・K) 221
熱伝導率(ホットディスク法)(W / m・K) - 相変化温度(℃) -
透磁率(μ') - 最大有効寸法(mm) -

品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください

熱伝導率の規格につきましても、カタログをご覧ください
熱伝導シートを重ねることで厚いシートにすることができます

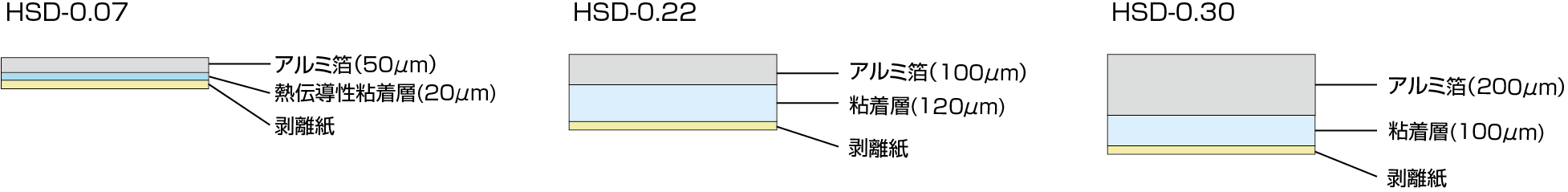

外形図

HSD

品番一覧

品番ごとに図面・成績書のダウンロード、サンプル請求BOXへの追加をしていただけます。

品番 厚み(mm) L1(mm) L2(mm) 難燃性(UL) 図面・成績書 サンプル請求
HSD-0.07 0.07 - - 510FR相当
HSD-0.22 0.22 - - -
HSD-0.30 0.30 - - -
