熱伝導シート
クールプロバイド™（片面粘着タイプ） CPVP-F
シリコーンフリー
特長
厚み1.0mm～6.0mmまでの1.0mmピッチで最適な厚みを提供でき、基板への負荷を最小限に抑えられる熱伝導シートです。
片面粘着仕様でシートのため、グリスとは異なり作業性に優れています。
シリコーンフリータイプのため、シロキサンガスが発生しません。
シリコーンタイプと比較してオイルブリードが起きにくいため、周辺部材に悪影響を与えにくくなります。
- 熱伝導シート
- シリコーンフリー
- 高柔軟
- 片面粘着
- UL取得品あり
材料
アクリル樹脂
仕様
一覧（代表値）
| 材質 | シリコーンフリー | 特長 | 高柔軟, 片面粘着, UL取得品あり |
|---|---|---|---|
| 色調 | ダークグリーン／ホワイト | 比重 | 1.91(t=3.0) |
| 体積抵抗率(Ω・cm) | 1.0×10[[sup:11]] | 耐トラッキング試験 CTI(V) | 600≦CTI（t=6.0mm） |
| 硬度(ASKER C) | 0 | 硬度(Shore OO) | - |
| 硬度(Shore A) | - | 熱伝導率(熱線法)(W / m・K) | 2.0 |
| 熱伝導率(ホットディスク法)(W / m・K) | 1.4 | 相変化温度(℃) | - |
| 透磁率(μ') | - | 最大有効寸法(mm) | 200×515 |
品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください
熱伝導率の規格につきましても、カタログをご覧ください
熱伝導シートを重ねることで厚いシートにすることができます

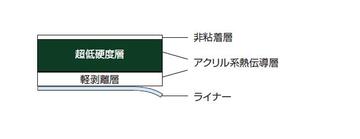

外形図
CPVP 外形図
品番一覧
| 品番 | 厚み(mm) | L1(mm) | L2(mm) | 難燃性(UL) | 図面・成績書 | サンプル請求 |
|---|---|---|---|---|---|---|
| CPVP-1.0F | 1.0 | - | - | 94 V-0 | ||
| CPVP-2.0F | 2.0 | - | - | 94 V-0 | ||
| CPVP-3.0F | 3.0 | - | - | 94 V-0 | ||
| CPVP-4.0F | 4.0 | - | - | 94 V-0 | ||
| CPVP-5.0F | 5.0 | - | - | 94 V-0 | ||
| CPVP-6.0F | 6.0 | - | - | 94 V-0 |
