トロイダルコア KTR
非分割タイプ
特長
雑音端子電圧(～30MHz)から放射電界強度(30MHz～)の両周波数にまたがるコモンモードノイズ対策に有効です。
サイズバリエーションはお問い合わせください。
- フェライトコア(ノイズフィルタ)
- コモンモードノイズ対策
材料
ソフトフェライト
仕様
一覧 （代表値）
| 特長 | 非分割 | 適用ケーブル | 丸ケーブル |
|---|---|---|---|
| 周波数帯 | 高周波帯域, 低周波帯域 | 用途 | 信号ケーブル |
品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください

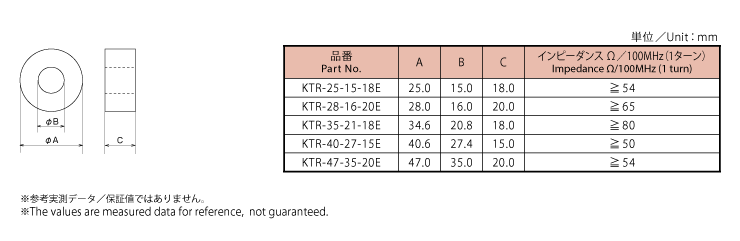

品番一覧
| 品番 | 外径 (mm) |
内径 (mm) |
長さ (mm) |
図面・3D データ・成績書 |
サンプル請求 |
|---|---|---|---|---|---|
| KTR-25-15-18E | 25.0 | 15.0 | 18.0 | ||
| KTR-28-16-20E | 28.0 | 16.0 | 20.0 | ||
| KTR-35-21-18E | 34.6 | 20.8 | 18.0 | ||
| KTR-40-27-15E | 40.6 | 27.4 | 15.0 | ||
| KTR-47-35-20E | 47.0 | 35.0 | 20.0 |
