EMCセンターの詳細

EMCセンター内部

測定サイト

試験室名称寸法電源電圧・電流容量備考

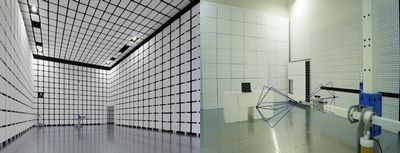

10m電波暗室
(VCCI・FCC登録済み)
9.9×17.4×7.7(H) m
扉寸法
:2.5(W)×2.5(H) m
AC単相2線:
1~300V(50/60Hz,12kVA)
AC3相3/4線:
1~480V(50/60Hz, 12kVA)
AC単相3線:100/200V(50/60Hz,8kVA)
DC:
1~200V(60A)、
~420V(30A)
ターンテーブル:
直径3m
荷重 3t(max)
3m電波暗室
(VCCI・FCC登録済み)
5.4×8.3×5.2(H) m
扉寸法:
2.0(W)×2.0(H) m
AC単相2線:
1~300V(50/60Hz, 9kVA)
AC3相3/4線:
1~480V(50/60Hz, 9kVA)
AC単相3線:100/200V(50/60Hz,6kVA)
DC:
1~200V(60A)、
~420V(25A)
ターンテーブル:
直径2m
荷重 0.5t(max)
シールドルーム 5×6×3(H) m
扉寸法:
2.0(W)×2.0(H) m
AC単相2線:
1~300V(50/60Hz, 4kVA)
AC単相3線:100/200V(50/60Hz,6kVA)
DC:
1~200V(60A)、
~420V(25A)
3m暗室CVCFを利用可能

エミッション測定器

・EMIレシーバ 9kHz~3GHz
・スペクトラムアナライザー 9kHz~22GHz
・プリアンプ 10MHz~27GHz

・擬似電源回路網
・擬似通信回路網
・電源高調波試験器
・電圧変動/フリッカ試験器

イミュニティ測定器

・標準信号発生器 10MHz~20GHz
・パワーアンプ 80MHz~1GHz : 100W、1GHz~4GHz : 50W

・ファーストトランジェント・バースト試験器
・静電気試験器
・パワーセンサー/メーター
・雷サージ試験器
・電界強度計
・電源周波数磁界
・伝導妨害波試験器

その他

・アブソービング・クランプ/走行台
・各種アンテナ(ダイポール、モノポール、バイコニカル、ログペリ、バイログ、ホーン)
・お客様用オフィス(2室)
