プラスチックファスナー製品

配線クランプ(リユースクランプ)

比較表を見る

配線クランプ(リユースクランプ)

ロッキングワイヤーサドル LWS-S

穴固定タイプ

特長

ロック機構によりケーブル束の外れを防ぐ配線クランプです。

  • 配線クランプ

仕様

一覧(代表値)

固定方法 スナップ, (穴径 φ4.8 +0.1 0) 難燃性規格 UL94-V0取得
ケーブル取付方向 特長 ロック機構あり, 規格UL1565取得
LWS-S特製

品番ごとに差異がある場合がありますので、詳細はカタログをご覧ください

3DPDF

3DPDFをダウンロードしていただけます。
異なる品番の3DPDFにつきましては、お問い合わせください。

ご利用される際はこちらをご覧ください。

3DPDFの閲覧について

3DPDFの閲覧について

3D コンテンツを含む PDF を開くと、最上部に黄色のバーが表示され、「3D コンテンツは無効になっています。」というメッセージが示されます。機能を有効にしてご覧ください。

現在の文書内の3Dコンテンツを有効にするには

「オプション」ボタンをクリックし、適切なオプションを選択します。

  • 今回のみこの文書を信頼する
  • 常にこの文書を信頼する
3Dコンテンツを永続的に有効にするには

編集/環境設定/3D とマルチメディアを選択し、「3D コンテンツの有効化」チェックボックスをオ ンにします。

3DPDFの閲覧
Get Adobe Acrobat Reader

PDFファイルをご覧いただくには、Adobe Readerが必要です。 Adobe Readerをお持ちでない場合は、左のアイコンからダウン ロードして下さい。

品番一覧

品番ごとに図面・成績書のダウンロード、サンプル請求BOXへの追加をしていただけます。

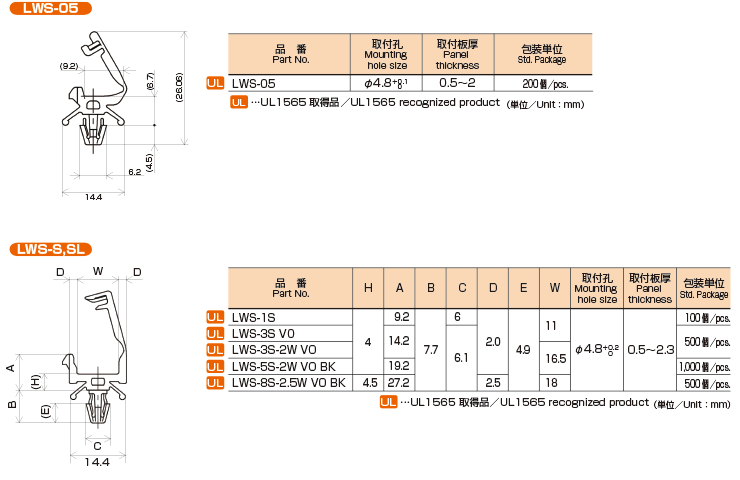

品番 幅(外径)
(mm)
高さ(外径)
(mm)
取付板厚
(mm)
図面・成績書 サンプル請求
LWS-0511S-V0 18.8 14.8 0.5 ~ 3.2 お問い合わせください
LWS-0711S-V0 18.8 16.8 0.5 ~ 3.2 お問い合わせください
LWS-1211S-V0 18.8 22 0.5 ~ 3.2 お問い合わせください
LWS-1316S-V0 23.3 22.8 0.5 ~ 3.2 お問い合わせください
LWS-2218-V0 25.3 32.3 0.5 ~ 3.2 お問い合わせください
LWS-5S-2W-AM-HT 20.5 23.5 0.5 ~ 2.3 お問い合わせください
LWS-05 16.5 9.2 0.5 ~ 2
LWS-1S 20 13.8 0.5 ~ 2.3
LWS-3S V0 20 18.8 0.5 ~ 2.3
LWS-3S 2W V0 24.5 18.8 0.5 ~ 2.3
LWS-5S-2W V0 BK 24.5 23.8 0.5 ~ 2.3
LWS-8S-2.5W V0 BK 27 32.3 0.5 ~ 2.3
LWS-1.5S 14.4 20.7 0.5 ~ 2.3
LWS-2.5S 16.4 25.6 0.5 ~ 2.3
