熱設計・放熱対策ソリューション

北川工業の熱対策製品は、独自の材料技術に基づく熱伝導シートを中心にラインナップしています。低分子シロキサンを全く含まない熱伝導シートを業界に先駆けて実用化し、さらに超低硬度タイプ、高熱伝導タイプ、ノイズ抑制機能や制振機能を付与した複合タイプなど豊富な製品を開発しています。
また熱伝導シートだけでなく、射出成形による立体形状ゲルや、熱拡散シート、熱線反射フィルム、電磁波ノイズを放射しないセラミックス製ヒートシンク、さらにディスペンス可能な液状材料など様々な放熱対策にお応えするソリューションを提供しています。

クールプロバイド™/CPVP-30-F

クールプロバイド™/CPVP-30-F

シリコーンフリータイプの低硬度高熱伝導(3W/m・K)シート

  • 二層構造のためパテ状でもシートと同様に取り扱いができます。
  • 熱伝導率 3.0W/m・Kで、既存品より2.1倍性能が向上しました。
  • シリコーンフリータイプの為、シロキサンを含みません。
  • 柔軟性、応力緩和に優れており組み込み後の発熱素子や基板への負荷を低減できます。
  • 推奨使用範囲は-40~125℃です。
  • シリコーンタイプと比較してオイルブリードが少ないです。

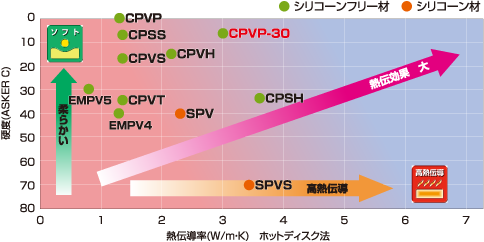

〈 特性比較 〉

特性比較

断面図

断面図

特性

項目単位準拠規格CPVP-30
厚みmm 1.0/1.5/2.0※1,
3.0/4.0
熱伝導率W/m・K ISO 22007-2
(ホットディスク法)
3.0(低硬度層)
硬度ASKER CJIS K 73127 (低硬度層)
体積抵抗率Ω・cmJIS K 69111.0 × 1011
難燃性UL94V-0相当
色調グリーン/ホワイト
推奨使用温度範囲-40~125

※1:1.0、1.5 、2.0㎜は開発中です。

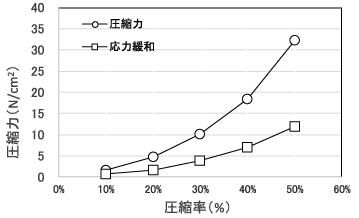

圧縮応力緩和特性
圧縮応力緩和特性

試料寸法

: □10mm(t=4.0mm)

クロスヘッドスピード

: 1mm/min

圧縮板材料 上側
下側

:ステンレス鋼 Φ28mm
:金メッキ銅 Φ106mm

※圧縮力は、圧縮直後の最大荷重値とする。

熱伝導シミュレーション
熱設計製品について
電子カタログ
製品に関する問い合わせ

EMC 試験からノイズ対策までをトータルサポート

EMCセンター施設

EMCセンター施設紹介

  • 国際規格・メーカー規格に対応した各種EMC試験設備が充実
  • 車載機器専用の電波暗室及びシールドルームを完備
  • EVに不可欠なインバータ装置のEMC試験に対応した電源設備(12kVAのCVCF、500V/60A対応の直流電源)も充実

10m電波暗室、3m電波暗室、車載電波暗室、シールド室を備え、民生機器から車載機器、産業機器、医療機器、情報処理装置まで幅広い分野の各種EMC試験サービスを実施しております。
(排ガス設備、給排水、エアーを完備した電波暗室あり)

設備情報

各種車載機器のEMC試験に対応

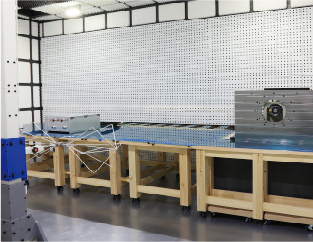

EV-Chamber (第4電波暗室)

EV-Chamber (第4電波暗室)

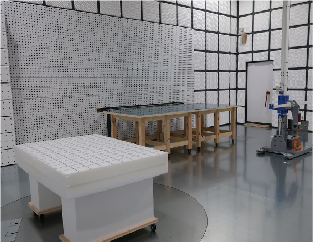

3m車載暗室

3m車載暗室

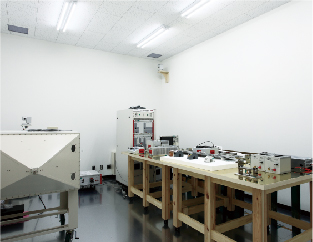

第2シールドルーム(車載規格用)

第2シールドルーム(車載規格用)

大型機器から情報機器まで各種EMC試験に対応

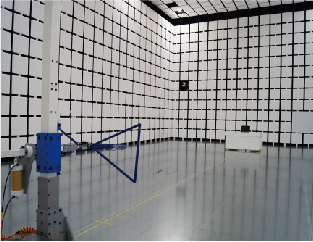

10m電波暗室

10m電波暗室

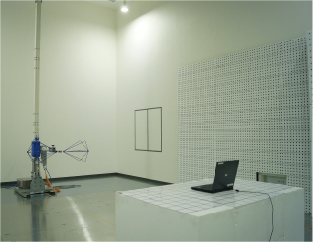

3m電波暗室

3m電波暗室

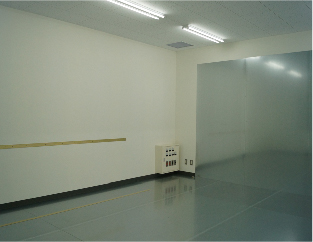

シールド室

シールド室

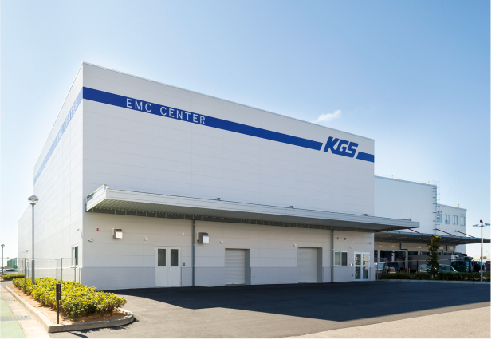

北川工業株式会社 EMCセンター

〒480-0303
愛知県春日井市明知町字頓明(とんみょう)1423-101​

お問い合わせ先
TEL:0568-88-7999

EMCセンターについてはこちら

モーターシステム EMC評価

北川工業株式会社は、CASEに代表されるEV化(電動化)の流れを受けて、【EV Motor Drive Chamber(EV-Chamber)を導入】し、EV駆動モーターシステムの電磁波試験サービスを開始致しました。

EV-Chamberとは、EVモーターを駆動させるためのシステム(ダイナモシステム)を電波暗室内に配置した施設になります。
最高回転数12000rpm、最高トルク400Nmまでのモータードライブが可能です。
お客様の様々なモーター駆動システムのEMC評価を実施致します。
ご見学・相談をご希望の方はお気軽にご連絡下さい。

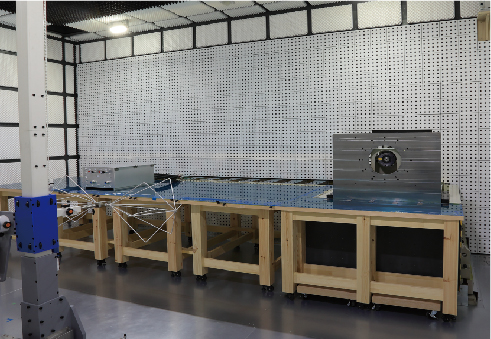

EV-Chamber(第4電波暗室)

EV-Chamber(第4電波暗室)NEW

CISPR 25:2016 Edition4 Annex Iで規定された「EV/HVに搭載される高電圧電源製品の評価方法」に基づくEMC試験が実施可能なEV Motor Drive Chamber(EV-Chamber)です。

設備情報

初回治具費用サポートキャンペーン

各種設備仕様

仕様情報

ダイナモ機械

項目能力
容量(連続)駆動 175kW / 吸収 175kW
最高回転数12000rpm(基底回転数4180rpm)
最高トルク400Nm
回転方向可逆
制御方法速度・トルク・回転角度位置

バッテリーシミュレータ

項目能力
最大出力電力/電圧/電流200kW/750V/±500A
制御方法定電圧制御、定抵抗制御

適応規格

規格情報

項目項目仕様
Radiated EmissionCISPR25150kHz~6GHz
BCIISO 11452-4100k-1G:~200mA
ALSEISO 11452-2200M-6GHz:~200V/m
ESDISO 10605~30kV
Transient conductionISO7637-2,-3Pulse 1~5b,Pulse A-1~E

設備

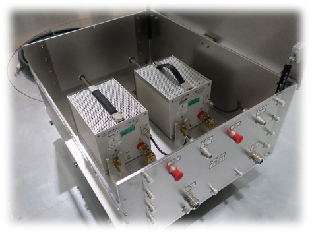

HV-LISN(MAX200A仕様)

HV-LISN(MAX200A仕様)

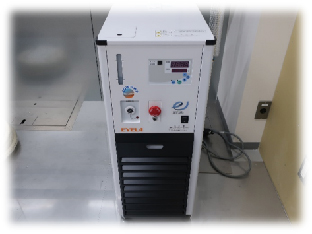

冷却用チラー(-10~80℃)

冷却用チラー(-10~80℃)

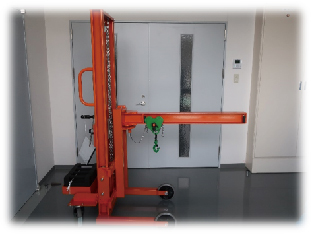

装置運搬取付用リフト(150~350kg)

装置運搬取付用リフト(150~350kg)
